製品詳細
起源の場所: 中国
ブランド名: NENGXUN
モデル番号: NX-BDC-100W
支払及び船積みの言葉
最小注文数量: 1
パッケージの詳細: ≤132×58×43mm
受渡し時間: 7日間
支払条件: L/C,D/A,D/P,T/T,ウェスタン・ユニオン,マネー・グラム
供給の能力: 10000
動作頻度: |
100K-1000MHz |
連結の程度: |
40±1dB |
挿入喪失: |
≤0.8 |
入力CW電源: |
≧100W |
RF パスポート VSWR: |
≤1.25 |
RF入力/出力インターフェース: |
N-K F |
RF カップリング インターフェース: |
SMA-K |
指向性: |
(100KHz-1MHz) ≥13; (1MHz-1GHz) ≥18 |
RFインペデンス: |
50Ω |
体重: |
アルミケース ≤625g |
尺寸 (コネクタ以外の): |
≤132×58×43mm |
動作温度: |
-25℃~+55℃ |
設置方法: |
試験のためにラジエータが必要 |
動作頻度: |
100K-1000MHz |
連結の程度: |
40±1dB |
挿入喪失: |
≤0.8 |
入力CW電源: |
≧100W |
RF パスポート VSWR: |
≤1.25 |
RF入力/出力インターフェース: |
N-K F |
RF カップリング インターフェース: |
SMA-K |
指向性: |
(100KHz-1MHz) ≥13; (1MHz-1GHz) ≥18 |
RFインペデンス: |
50Ω |
体重: |
アルミケース ≤625g |
尺寸 (コネクタ以外の): |
≤132×58×43mm |
動作温度: |
-25℃~+55℃ |
設置方法: |
試験のためにラジエータが必要 |

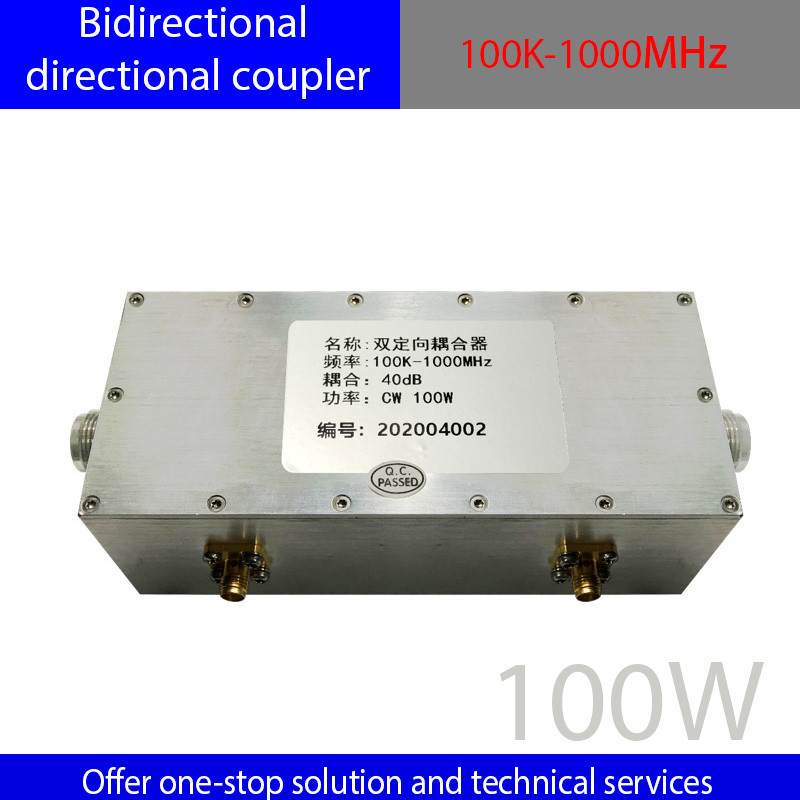

高功率ブロードバンド両方向カップラー (100K-1000MHz100W)
この二方向結合器は,RF/マイクロ波測定に広く使用される4ポートの受動装置である.アプリケーションには,RF電源増幅器出力監視,送信機電源検出,RF試験システムの検査,送信機からアンテナへの反射電源検出,アンテナシステムのためのVSWR検出,電源制御. 利点:コンパクトサイズ,軽量,低送信経路損失.
